ПКВ/М17М

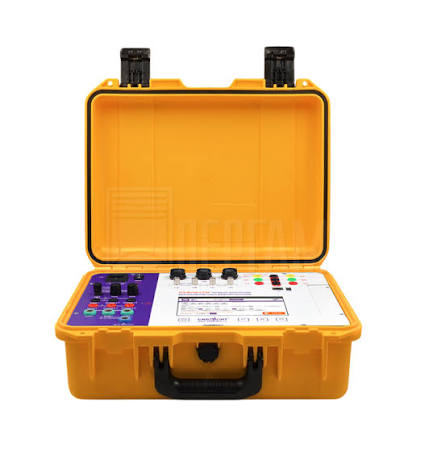

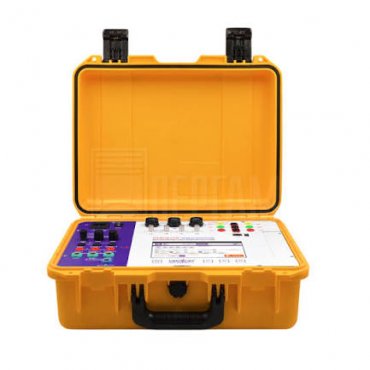

ПКВ/М17М — измерительный комплекс для диагностики высоковольтных выключателей (6–330 кВ)

• Назначение: Диагностика элегазовых, масляных, вакуумных и электромагнитных выключателей, а также отделителей и короткозамыкателей. Контроль выполняется одновременно по 3 полюсам (до 6 разрывов на полюс).

• Измеряемые параметры:

  • Временные характеристики: время срабатывания контактов и предвключенных резисторов (PIR).

  • Скорость и ход: параметры движения подвижных частей с помощью линейных, угловых или реостатных датчиков.

  • Электрические параметры: токи катушек включения/отключения (до 30 А) и напряжение станции (до 350 В).

• Ключевые режимы диагностики:

  • First Trip (Первое отключение/включение): оценка реального состояния выключателя после простоя с помощью токовых клещей (без прямого подключения к главным контактам).

  • Свободное расцепление и защита: проверка надежности отключения и защита от повторного включения («прыгания»).

  • Циклы и ресурс: выполнение простых и сложных циклов коммутации (O-B-O) с оценкой механической и электрической износостойкости.

• Представление результатов:

  • Таблицы: вывод измеренных параметров с автоматическим выделением отклонений от заданных паспортных значений.

  • Графики: анализ зависимостей скорости, токов и напряжений от времени и хода с поддержкой масштабирования.

Технические характеристики:

• Питание и мощность: переменный ток 100–242 В / постоянный ток 100–340 В, потребление до 60 Вт.

• Каналы контроля: 6 каналов.

• Габариты и вес: 360x290x165 мм, масса прибора — 7 кг (в стандартной комплектации — 15.8 кг).

Параметры измерений:

• Временные интервалы: от 0,001 до 200 с.

• Линейные перемещения: от 1 до 900 мм.

• Угловые перемещения: от 0,2° до 360°.

• Скорость движения: от 0,002 до 20 м/с.

• Силовой коммутатор: коммутируемый ток до ±30 А, поддержка циклов коммутации (О, В, О-Тп-В и др.).

Условия работы:

• Температурный диапазон: от -20°C до +50°C (при работе).

• Влажность: до 95% (без конденсации).

• Степень защиты: IP64 (в закрытом положении), IP40 (в рабочем положении).

Интерфейсы:

• Связь: USB host, Wi-Fi, LAN.

Датчики в комплекте:

• Линейный (ДП12): для перемещений 1–900 мм.

• Угловой (ДП21): для угла поворота 0–360°.

• Реостатный (ДП32): для вакуумных выключателей 0,1–20 мм (опция).
